光電元件凝露試驗作為檢驗提高產品可靠性的一種常用手段，廣泛用于產品的各個研發(fā)周期。凝露實際上是水分子在產品上吸附的一種現(xiàn)象，但它是在試驗溫度變化時產生的。下面，我們就來分析一下AEC-Q102凝露試驗機在試驗中的對產品的凝露問題。
試驗設備：環(huán)儀儀器 AEC-Q102光電元件凝露試驗機
凝露試驗要求：

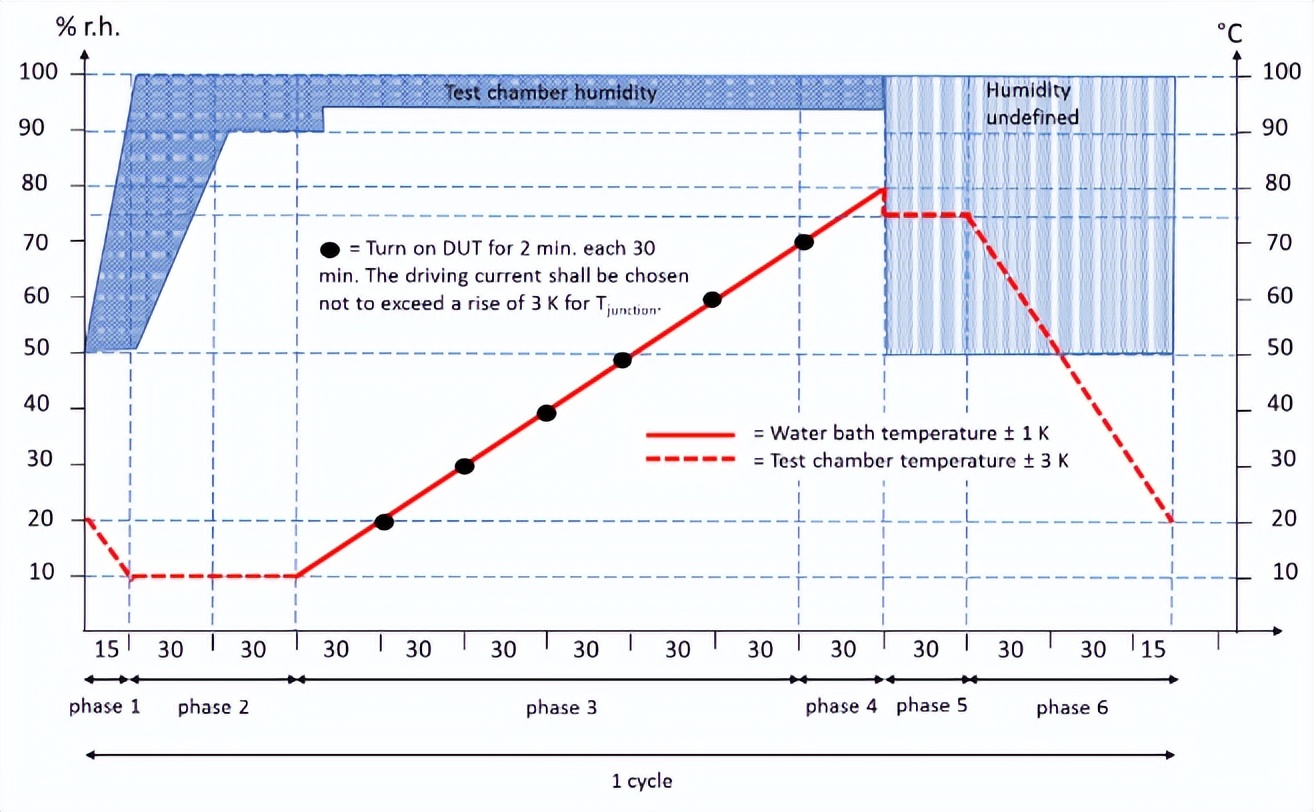

組件要去掉外殼后接受凝露試驗。凝露試驗時，受試的DUT的環(huán)境溫度總是高出1K 到2K。因為當濕度為98%至100%時，試驗件上會不斷出現(xiàn)結露。結露控制的參數是起始溫度和結束溫度，以及兩個重要溫度數據10℃和80℃的時間。
環(huán)境參數要求：
AEC-Q102凝露試驗要求正確設置環(huán)境參數、樣品放置和嚴格遵循試驗流程，以獲得準確可靠的試驗結果。
濕度要求：在50%至100%相對濕度條件下進行。
溫度要求：試驗溫度范圍為10℃至80℃。
試驗時間：根據標準要求，持續(xù)時間為10個循環(huán)，每個循環(huán)6.5小時。
試驗設備要求：

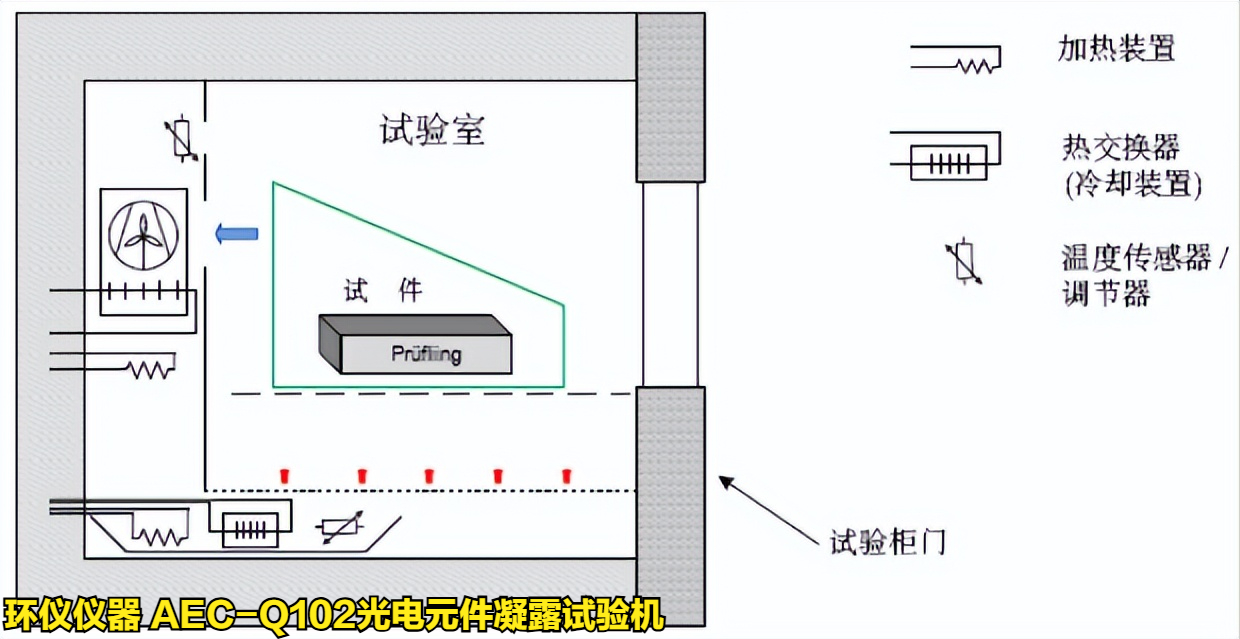

在AEC-Q102標準中，凝露測試期間必須使用一個符合下圖的塑料罩。這是為了在各種氣流速度下消除不利于試驗的相關影響。具體要求如下：
- 塑料罩斜面方向：必須面向試驗設備門。
- 塑料罩尺寸：必須與試驗室大小匹配，罩至試驗室壁的距離為試驗室寬/深的10%，但不得低于8cm。
- 罩頂傾斜角度：按照DIN EN ISO 6270-2規(guī)定，塑料罩頂的傾斜角度α≥ 12°。
如有光電元件凝露試驗疑問，可以咨詢環(huán)儀儀器相關技術人員。
