LED燈珠高溫老化箱對led的溫度應力加速壽命試驗

時間:2025-06-02 10:48:42 作者:環儀小編 點擊:

為了預防LED的品質問題,就要做好焊接封裝元器件失效之品質控制,對LED產品進行高溫老化測試,保證電子產品的可靠性。為了研究LED的高溫應力失效分析,我們分析對led進行85℃和120℃的應力壽命試驗,主要試驗內容如下。

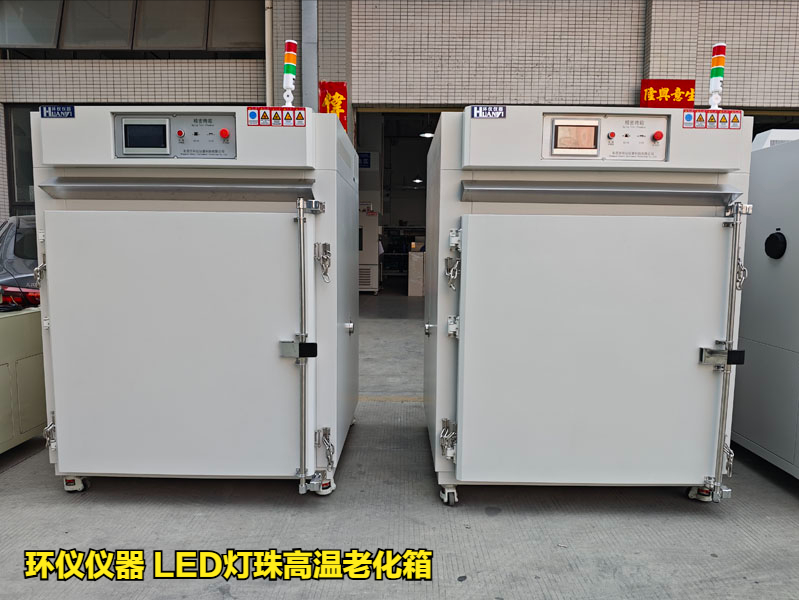

試驗設備:環儀儀器 LED燈珠高溫老化箱

LED燈珠高溫老化箱對led的溫度應力加速壽命試驗(圖1)

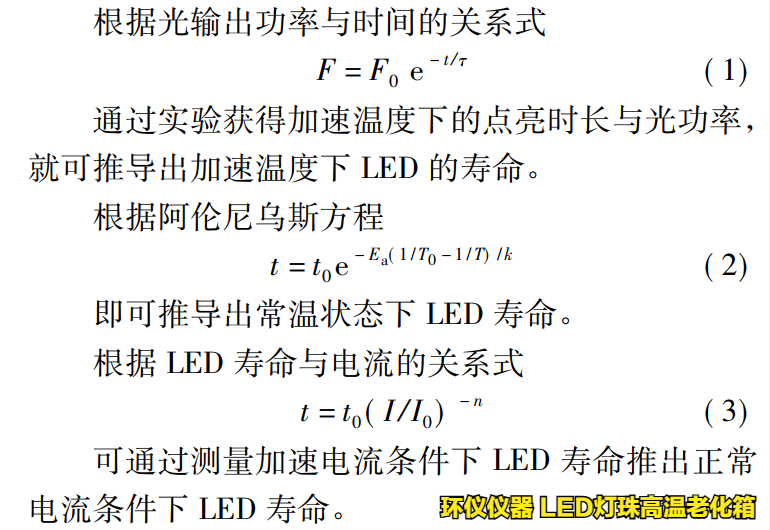

評價方法:

LED燈珠高溫老化箱對led的溫度應力加速壽命試驗(圖2)

試驗過程:

1. 85℃壽命試驗

由公式( 1) 可知 85 ℃ 下壽命分別為 4318 h、5593 h、7570 h、8630 h、7831 h、5063h,平均壽命為 6501 h; 取 Ea = 0. 5627 eV,根據公式( 2) 則可推出樣品在 25 ℃下壽命為: 254428 h。

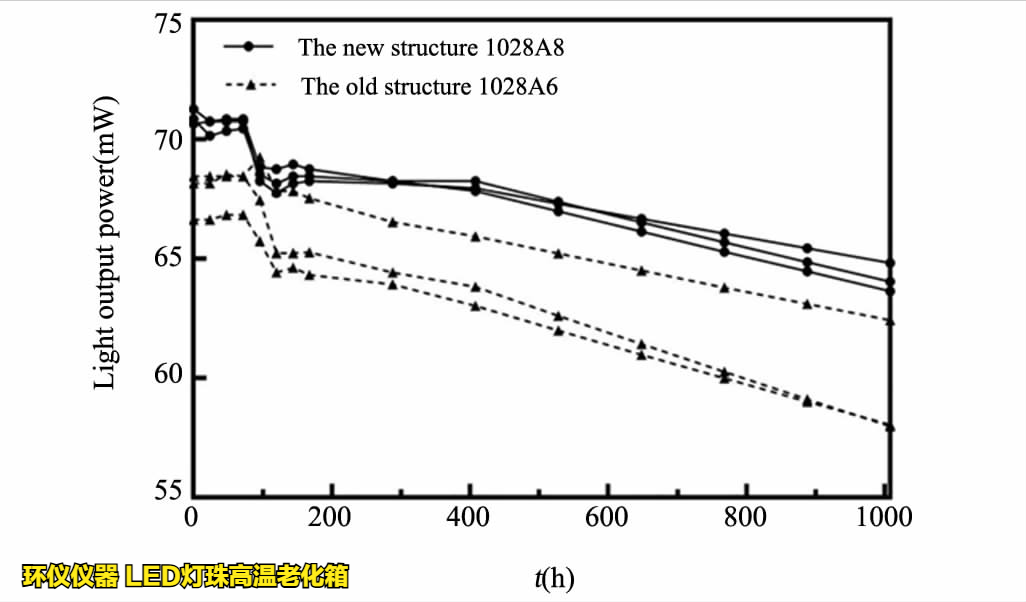

85 ℃條件下光輸出功率隨時間衰減曲線:

LED燈珠高溫老化箱對led的溫度應力加速壽命試驗(圖3)

2. 120℃壽命試驗

如下圖“20 ℃ 條件下光輸出功率隨時間衰減曲線”所示,當溫度處于 120 ℃ 時,兩款芯片均迅速失效,由于誤差較大,均無法正常推算,但就失效速度可知,1028A8 失效速度明顯低于 1028A6。

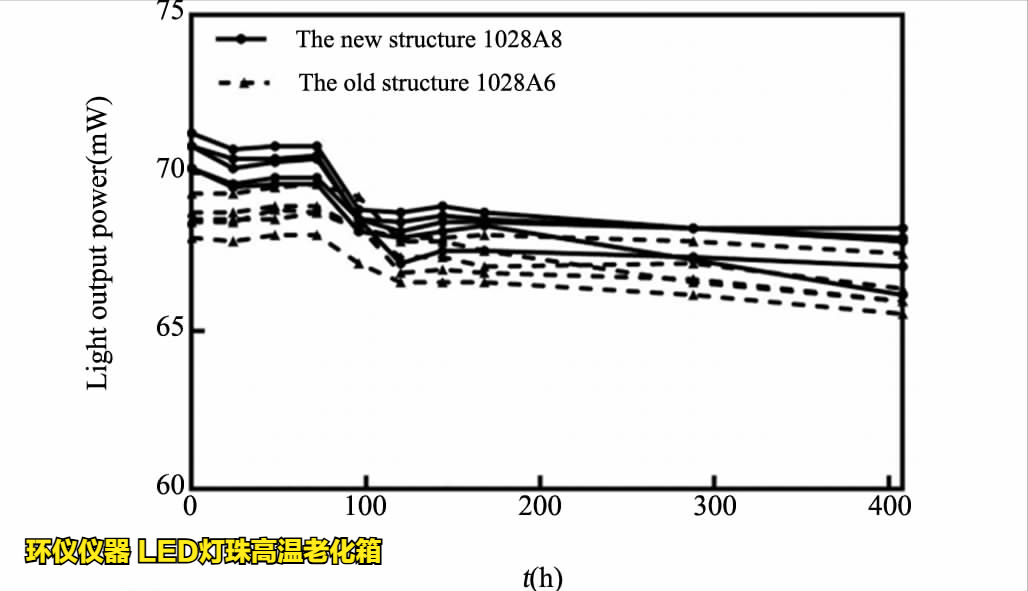

120 ℃ 條件下光輸出功率隨時間衰減曲線:

LED燈珠高溫老化箱對led的溫度應力加速壽命試驗(圖4)


3. 電流應力加速壽命試驗

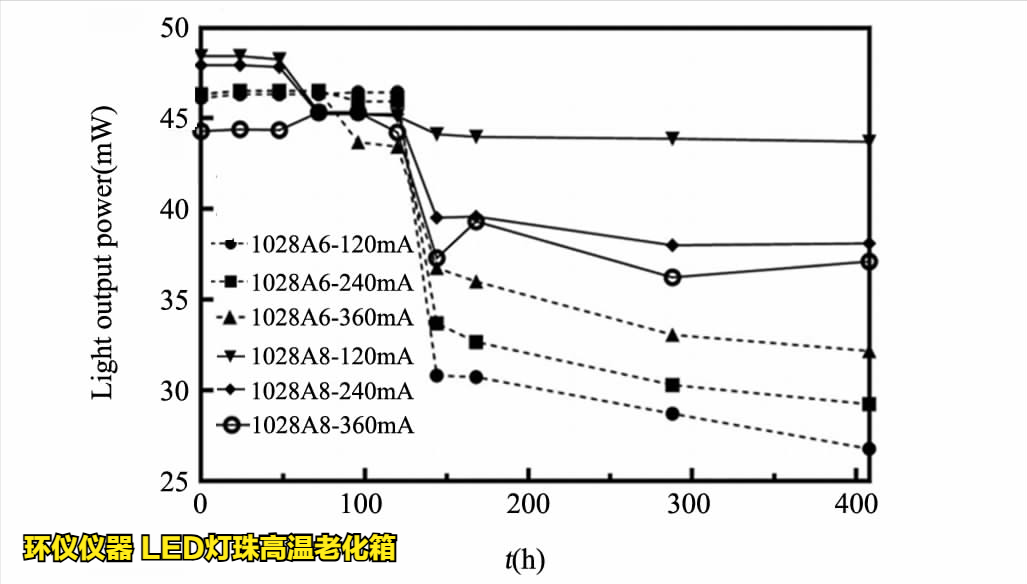

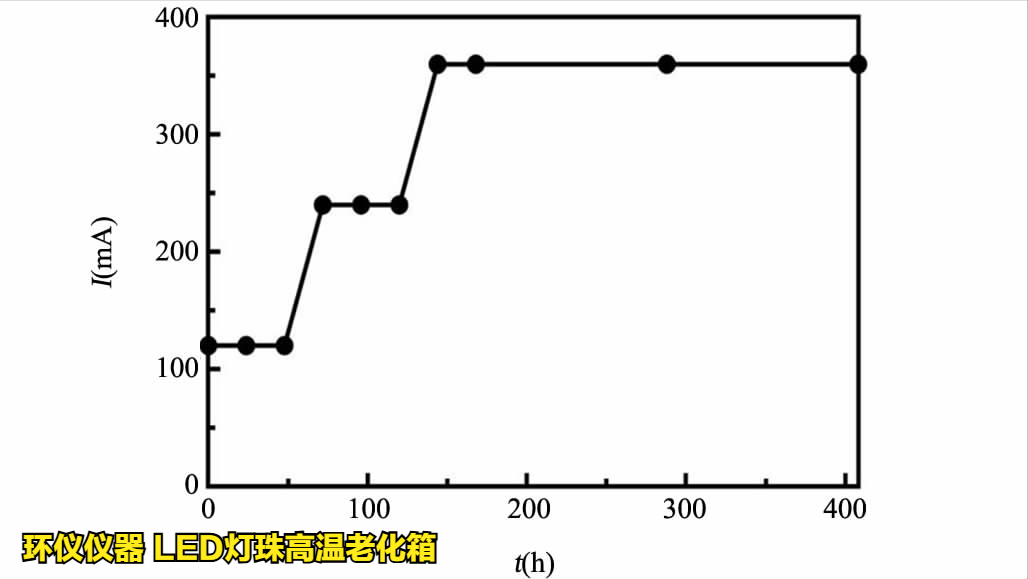

為了消除芯片個體差異所產生的實驗誤差,故采用分段式電流增加的實驗方法。如下圖,在不同時間段內分別增加電流,判斷不同電流對兩種芯片的影響差異。

LED燈珠高溫老化箱對led的溫度應力加速壽命試驗(圖5)

根據公式( 3 ) 推算,在 2 倍電流情況下1028A6、1028A8 的平均壽命分別為 4110 h、5438 h。如下圖,

LED燈珠高溫老化箱對led的溫度應力加速壽命試驗(圖6)

兩款芯片的失效時間比起溫度應力條件下的平均壽命 6501 h、7289 h 而言明顯更短,由此可見電流應力影響高于溫度應力。且采取新型電極結構的1028A8 產品抗電流應力壽命明顯優于傳統電極結構的 1028A6 產品。

以上就是LED燈珠高溫老化箱對led的溫度應力加速壽命試驗,如有試驗疑問,可以咨詢環儀儀器相關技術人員。
