航天器熱真空試驗設備的主要構成

時間:2023-04-07 09:06:13 作者:環儀小編 點擊:

熱真空實驗為航天工程用品和材料必做實驗,熱真空實驗可以考核航天用品和材料的熱設計,航天器熱真空試驗設備的主要構成由什么部分組成?下面我們來了解一下。


熱真空試驗設備主要由真空容器、熱沉、真空抽氣系統、高低溫度調節系統、試驗件安裝底板、檢測與測量系統.控制與數據采集處理系統等組成。根據試驗要求,部分設備還包括防污染系統、復壓系統和其他外圍輔助系統等。

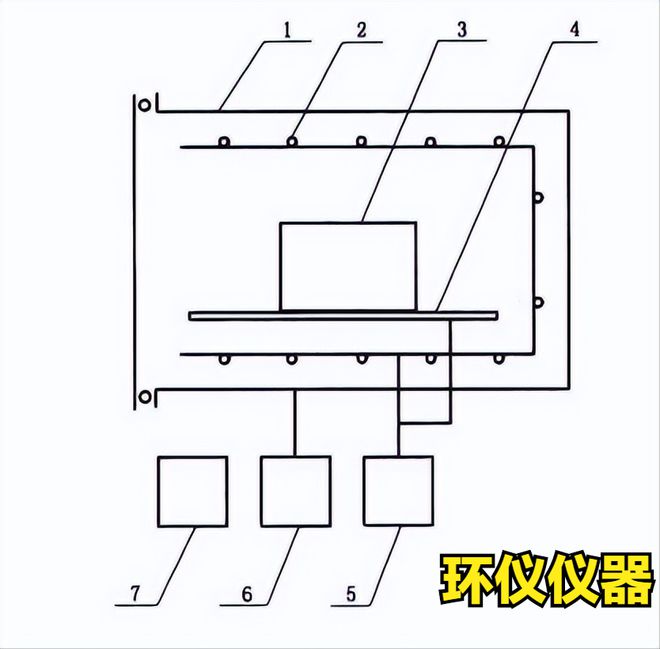

熱真空試驗設備中的熱沉溫度在一定范圍內連續可調,應滿足試件達到最大和最小預期溫度的要求。熱真空試驗設備具有熱真空試驗及熱循環試驗功能。設備的組成見下圖。


熱真空試驗設備


說明:

1.真空容器;

2.熱沉;

3.試驗件;

4.試驗件安裝底板(溫控或非溫控);

5.熱沉及底板溫控系統 ;

6.真空抽氣系統;

7.控制與數據采集/處理系統。

標簽: 熱真空試驗設備
