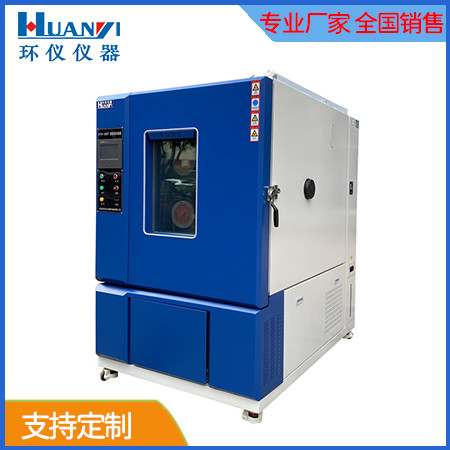

廣西立式恒溫恒濕試驗箱(恒溫恒濕高低溫試驗箱)

時間:2022-09-20 09:17:29 作者:環儀小編 點擊:

立式恒溫恒濕試驗箱適用于對產品(整機)、零部件、材料進行高溫、低溫、高低溫循環試驗,以及恒定濕熱和交變濕熱試驗。試驗箱包括本體、分隔板、轉動裝置、加濕裝置以及干燥裝置等部分組成。

溫度范圍:-20℃~+150℃
濕度范圍:20%~98%R.H
控制器:韓國TEMI880
壓縮機:法國“泰康”牌
溫濕度解析精度/均勻度:±0.1℃;±0.1%R.H./ ±1.0℃;±3.0%R.H.
溫濕度控制精度/波動度:±1.0℃;±2.0%R.H./ ±0.5℃;±2.0%R.H.
內外部材質:全機為SUS 304#不銹鋼板霧面處理,內箱為不銹鋼
保護裝置:無熔絲開關、壓縮機過載保護開關、冷媒高低壓保護開關、超濕度超溫保護開關、保險絲、故障警告系統

立式恒溫恒濕試驗箱,轉動軸帶動轉動臺轉動,可以實現待測樣品在高溫腔室與低溫腔室內快速往復,高溫腔室與低溫腔室內均設置有加濕裝置與干燥裝置,可方便調節恒溫恒濕條件,本裝置結構簡單,不但節省了空間,而且操作簡單。


立式恒溫恒濕試驗箱


技術方案:
立式恒溫恒濕試驗箱包括試驗箱本體、分隔板、轉動裝置、加濕裝置以及干燥裝置,試驗箱本體均為透明密封體,分隔板設置在試驗箱本體內部中間將試驗箱本體分為 高溫腔室與低溫腔室,試驗箱本體中間底部向內凹陷形成凹形空間;

轉動裝置設置在試驗箱本體中間,轉動裝置包括固定座、載物臺、兩個結構相同的 連接架、轉動臺和轉動軸,固定座為圓環形結構,分隔板上對稱設置有左右兩個穿孔,固定 座貫穿穿孔,載物臺固定設置在固定座上,固定座底端與連接架頂端焊接固定,連接架對稱 分別設置在高溫腔室與低溫腔室內,連接架穿過凹形空間頂部的半圓形孔延伸至試驗箱本 體外部,連接架底端固定設置在轉動臺上,轉動臺下方與轉動軸轉動連接,轉動軸帶動轉動 臺可沿順時針或逆時針做半圓周運動;

加濕裝置包括水箱和噴淋管,水箱置于試驗箱本體外部,噴淋管包括左噴淋管和 右噴淋管,噴淋管伸入高溫腔室與低溫腔室內,噴淋管一端連通水箱;
干燥裝置包括空氣壓縮箱和噴氣管,空氣壓縮箱置于試驗箱本體外部,噴氣管包 括左噴氣管和右噴氣管,噴氣管伸入高溫腔室與低溫腔室內,噴氣管一端連通空氣壓縮箱。

噴淋管上設置有若干鴨嘴式噴淋頭,噴淋管上設置有第一開關閥門。噴氣管上設置若干噴氣頭,噴氣管上設置有第二開關閥門。載物臺至少有兩個,載物臺對稱設置在固定座上。高溫腔室內設置有加熱器,低溫腔室內設置有制冷裝置。


標簽: 廣西恒溫恒濕試驗箱 立式恒溫恒濕試驗箱
